8 | Deutsch

[Nm]

[s]

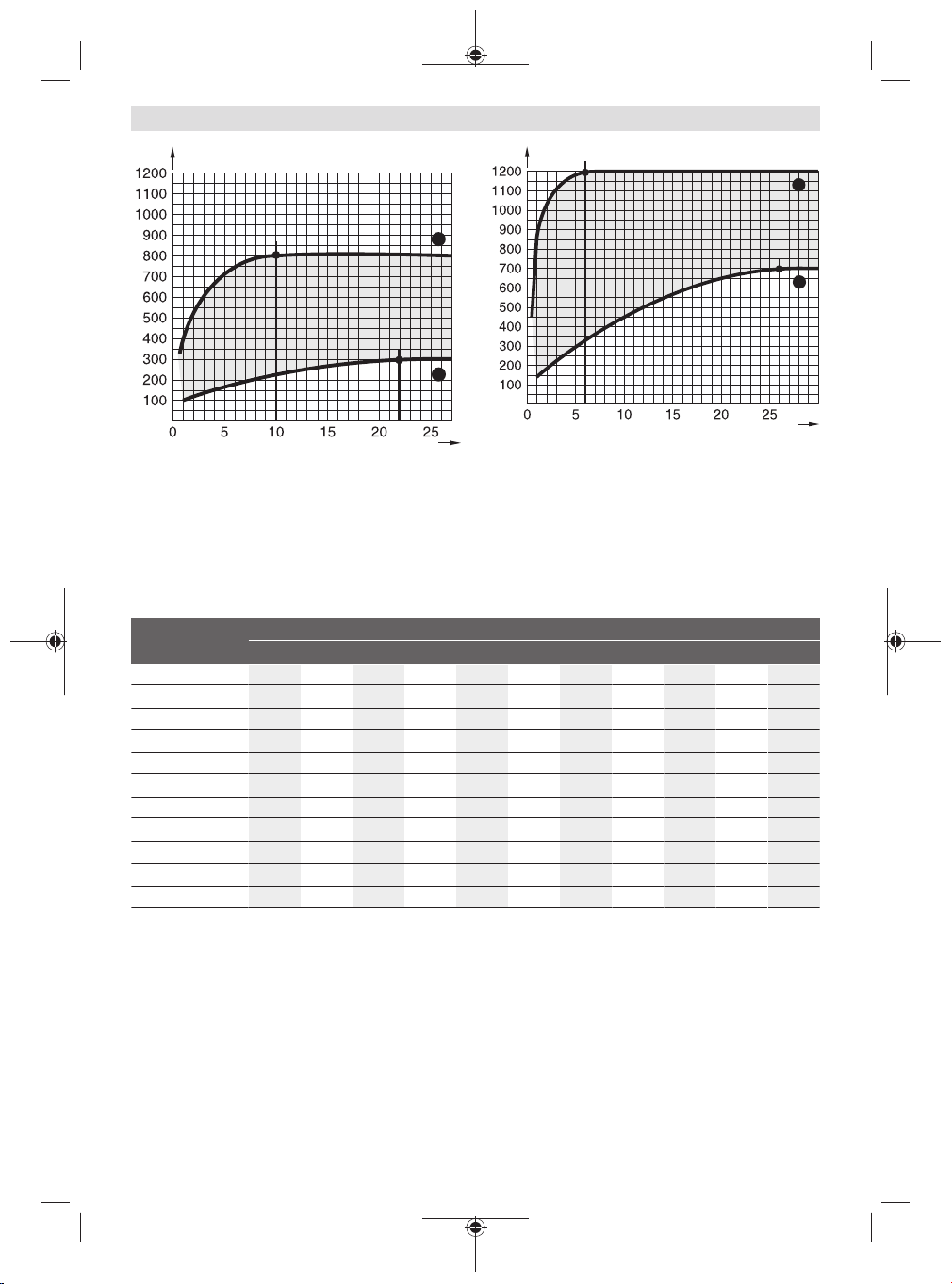

Das höchste Drehmoment wird erreicht:

– für einen harten Sitz nach ca. 10 Sekunden Schlagdauer

– für einen weichen Sitz nach ca. 22 Sekunden Schlagdau-

Diagramm für GDS 30

[Nm]

[s]

Das höchste Drehmoment wird erreicht:

– für einen harten Sitz nach ca. 6 Sekunden Schlagdauer

– für einen weichen Sitz nach ca. 26 Sekunden Schlagdau-

Richtwerte für maximale Schrauben-Anziehdrehmomente

handelsüblicher Schrauben können Sie der nachfolgenden

Tabelle entnehmen.

Richtwerte für maximale Schrauben-Anziehdrehmomente

Angaben in Nm, berechnet aus dem Spannungsquerschnitt; Ausnutzung der Streckgrenze 90 % (bei Reibungszahl

ges

=0,12). Zur Kontrolle ist das Anziehdrehmoment stets mit einem Drehmomentschlüssel zu überprüfen.

Festigkeitsklassen

nach DIN 267

Standard-Schrauben Hochfeste Schrauben

3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9

M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39

M10 13 17.5 22 23 26 29 35 39 47 65 78

M12 22.6 30 37.6 40 45 50 60 67 80 113 135

M14 36 48 60 65 72 79 95 107 130 180 215

M16 55 73 92 98 110 122 147 165 196 275 330

M18 75 101 126 135 151 168 202 227 270 380 450

M20 107 143 178 190 214 238 286 320 385 540 635

M22 145 190 240 255 290 320 385 430 510 715 855

M24

185 245 310 325 370 410 490 455

650

910 1100

M27 275 365 455 480 445 605 725 815 960 1345 1615

M30 370 495 615 650 740 820 990 1100 1300 1830 2200

Beispiel für die Ermittlung der Schlagzeit (GDS 30)

Schraube M 24 mit Festigkeitsklasse 8.8 = Schrauben- An-

ziehdrehmoment 650 Nm

Aus dem Diagramm GDS 30 ergibt sich bei 650 Nm eine

Schlagdauer von 0,8 Sekunden (siehe „Diagramm für GDS

30“, Seite8).

Tipps

Torsionsstäbe besitzen einen Schaft mit einem genau kali-

brierten, verringerten Durchmesser. Sie wirken dadurch

drehmomentsbegrenzend. Ein Torsionsstab wird zwischen

Schlagschrauber und Bit gesteckt.

Als Faustformel für die Anwendung gilt: Kerndurchmesser

der Schraube = Wirkdurchmesser des Torsionsstabs. Die

Schlagdauer ist durch Schraubversuche zu ermitteln.

Zum Aufhängen ist im Schwerpunkt des Elektrowerkzeugs

eine Aufhängeöse (1) angebracht.

Mit einem Winkelstück (Zubehör) können Sie die Position

des Handgriffs verändern.

Bei Temperaturen unter dem Gefrierpunkt sollten Sie das

Elektrowerkzeug zunächst ca. 3Minuten im Leerlauf betrei-

ben, um die Schmierleistung im Elektrowerkzeug zu verbes-

sern.
